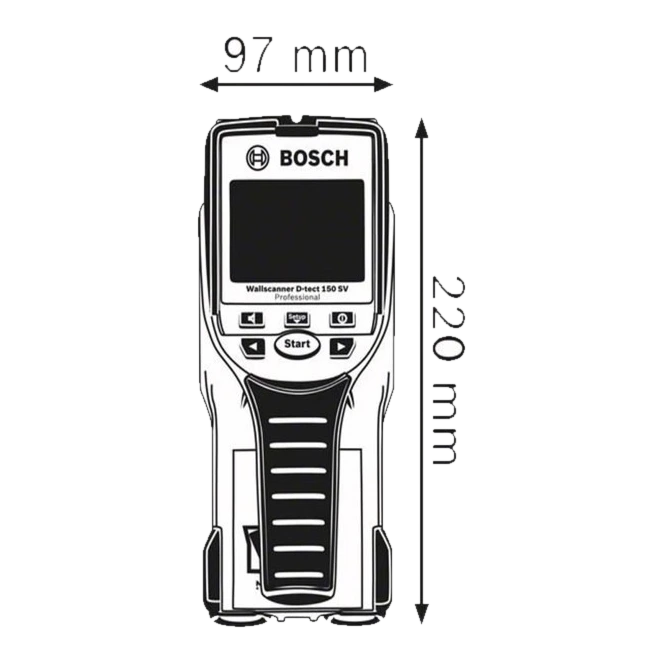

ردیاب فلز 150میلیمتری بوش مدل D-TECT150 SV

ردیاب فلز بوش D-TECT 150 SV برای زمانی طراحی شده است که پیش از سوراخ‌کاری، برش یا شیارزنی باید از وجود اجسام پنهان در دیوار، سقف یا کف مطلع شوید. این دستگاه می‌تواند بسته به جنس و وضعیت زیرکار، فلزات، سیم‌های برق، لوله‌های پلاستیکی و فلزی، تیرهای چوبی، آرماتور و حفره‌ها را شناسایی کند و عمق جسم را تا لبه بالایی آن روی نمایشگر نشان دهد.

این مدل از حسگر راداری و حسگر القایی استفاده می‌کند و به کاربر اجازه می‌دهد حالت اندازه‌گیری را با نوع دیوار یا کاربرد موردنظر هماهنگ کند. البته نتیجه نهایی به جنس، رطوبت، ساختار و وضعیت سطح وابسته است و دستگاه نباید جایگزین نقشه‌های ساختمانی یا بررسی‌های ایمنی دیگر در نظر گرفته شود.

ویژگی‌های کلیدی

• تشخیص چند نوع جسم: امکان شناسایی فلز، سیم برق، لوله، تیر چوبی و حفره، بسته به جنس و شرایط زیرکار.
• اندازه‌گیری عمق: عمق جسم تا لبه بالایی آن روی نمایشگر قابل مشاهده است.
• حالت‌های کاری متنوع: بتن عمومی، بتن مرطوب، بتن ویژه، گرمایش سطحی، دیوار خشک، فلز و نمایش سیگنال.
• عمق اندازه‌گیری حالت‌محور: در حالت بتن ویژه و نمایش سیگنال، عمق اسمی اندازه‌گیری تا ۱۵ سانتی‌متر است؛ سایر حالت‌ها محدودیت‌های متفاوتی دارند.
• نمایش جنس جسم: دستگاه در صورت امکان، جسم را مغناطیسی، فلزی غیرمغناطیسی، غیرفلزی یا ناشناخته نمایش می‌دهد.
• هشدار جسم دارای ولتاژ: وجود جسم برقدار با نمایشگر و سیگنال هشدار مشخص می‌شود؛ تشخیص ولتاژ در رطوبت نسبی بالاتر از ۵۰ درصد می‌تواند محدود شود.
• راهنمای علامت‌گذاری: شیارهای بالایی و کناری برای انتقال موقعیت تقریبی یا دقیق جسم به سطح دیوار در نظر گرفته شده‌اند.
• بدنه مقاوم برای کاربردهای متنوع: درجه حفاظت IP54، مناسب استفاده در فضای داخلی و خارجی طبق سند سازنده.

کاربردها و موارد استفاده

بررسی بتن و بتن مسلح

حالت بتن عمومی برای بسیاری از کاربردها در دیوارهای بنایی و بتنی مناسب است و می‌تواند اجسام پلاستیکی، فلزی و سیم‌های برق را نشان دهد. برای جست‌وجوی اجسام عمیق‌تر در بتن مسلح، حالت بتن ویژه تا عمق اندازه‌گیری اعلام‌شده ۱۵ سانتی‌متر طراحی شده است. اگر تعداد سیگنال‌ها بیش از حد باشد، ممکن است مسیر حرکت دستگاه با آرماتور هم‌راستا شده باشد؛ در این شرایط سازنده جابه‌جایی چند سانتی‌متری دستگاه و تکرار اندازه‌گیری را پیشنهاد می‌کند.

لوله‌های گرمایش و تأسیسات

حالت گرمایش سطحی برای یافتن لوله‌های فلزی، لوله‌های کامپوزیتی فلزی، لوله‌های پلاستیکی پر از آب و سیم‌های برق کاربرد دارد. لوله پلاستیکی خالی در این حالت نمایش داده نمی‌شود. این قابلیت برای بررسی مسیر احتمالی گرمایش کف یا دیوار و برنامه‌ریزی نصب یا تعمیرات تأسیساتی مفید است.

دیوارهای خشک و سازه‌های سبک

در حالت دیوار خشک، دستگاه برای یافتن تیرهای چوبی، پایه‌ها یا سازه‌های فلزی و سیم‌های برق در چوب، گچ‌برگ و دیوارهای خشک تنظیم می‌شود. لوله پلاستیکی پر و تیر چوبی ممکن است به شکل یکسان روی نمایشگر دیده شوند و لوله پلاستیکی خالی در این حالت شناسایی نمی‌شود.

نکات فنی مهم

برای شروع اندازه‌گیری، دستگاه باید با فشار ملایم و در خط مستقیم روی سطح حرکت کند تا چرخ‌ها تماس خود را حفظ کنند. نتیجه پس از طی حداقل ۱۰ سانتی‌متر نمایش داده می‌شود، اما برای نتیجه بهتر، مسیر حداقل ۴۰ سانتی‌متر و حرکت آهسته توصیه شده است. همچنین سطح موردنظر باید در دو جهت عمود بر هم بررسی شود؛ زیرا دستگاه لبه بالایی اجسامی را که عمود بر مسیر حرکت قرار گرفته‌اند مطمئن‌تر تشخیص می‌دهد.

دقت مرکز جسم در دیتاشیت برابر با ±۵ میلی‌متر اعلام شده است. دقت عمق نمایش‌داده‌شده در بتن خشک ±۵ میلی‌متر و در بتن مرطوب ±۱۰ میلی‌متر است؛ این مقادیر به اندازه و نوع جسم و جنس و وضعیت زیرکار وابسته‌اند. فاصله حداقلی اعلام‌شده میان دو جسم مجاور ۴۰ میلی‌متر است.

رطوبت، دیوارهای چندلایه، سطوح فلزی، اجسام مورب، حفره‌ها، عایق‌های فویل‌دار و میدان‌های الکتریکی یا الکترومغناطیسی قوی می‌توانند دقت را کاهش دهند. بنابراین نمایش سبز دستگاه به‌تنهایی به معنای ایمنی قطعی برای سوراخ‌کاری نیست و باید از منابع اطلاعاتی دیگر نیز استفاده شود.

این محصول مناسب چه کسانی است؟

این مدل برای پیمانکاران، برق‌کاران، نصابان تأسیسات، متخصصان بازسازی، مجریان سیستم‌های گرمایش سطحی و کاربران حرفه‌ای ساختمان مناسب است؛ یعنی افرادی که باید پیش از سوراخ‌کاری یا برش، مسیر اجسام پنهان را بررسی کنند. وجود حالت‌های اختصاصی برای بتن مرطوب، بتن مسلح، دیوار خشک و فلز باعث می‌شود دستگاه برای یک سناریوی واحد محدود نباشد.

اگر کاربرد شما به بررسی سریع و قابل‌اعتماد دیوار، کف یا سقف پیش از اجرای کار مربوط است و می‌خواهید علاوه بر محل جسم، عمق و در صورت امکان جنس آن را هم ببینید، Bosch D-tect 150 SV امکانات لازم را در یک ابزار دستی باتری‌خور ارائه می‌کند. با این حال، در محیط‌های بسیار مرطوب یا زیرکارهای پیچیده باید محدودیت‌های ذکرشده در راهنمای سازنده را جدی بگیرید.

اقلام همراه محصول

• کیف محافظ
