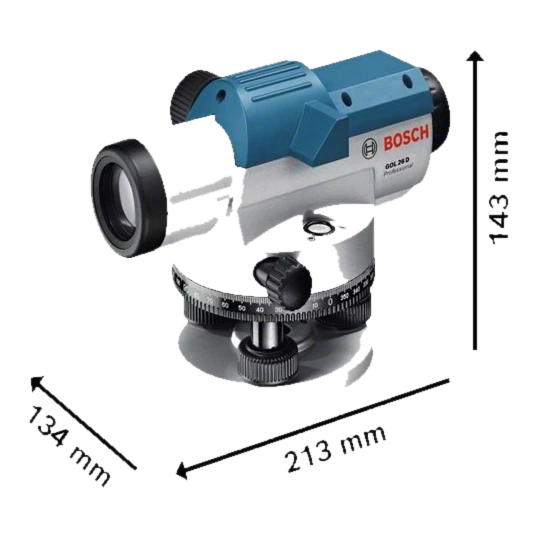

تراز اوپتیک بوش مدل GOL26D

تراز اوپتیک بوش GOL 26 D یک ابزار اندازه‌گیری نوری برای ایجاد و بررسی خطوط تراز افقی و تعیین اختلاف ارتفاع است. این مدل برای کاربرانی طراحی شده که در عملیات اجرایی ساختمان، پیاده‌سازی، کنترل شیب و برداشت‌های کارگاهی به قرائت ارتفاع، فاصله یا زاویه نیاز دارند و به یک دستگاه اپتیکی مستقل و قابل تنظیم روی سه‌پایه احتیاج دارند.

بر اساس دفترچه رسمی Bosch، مدل GOL 26 D به تلسکوپی با تصویر مستقیم، بزرگنمایی ۲۶ برابر و میدان دید ۱ درجه و ۳۰ دقیقه مجهز است. برد کاری آن ۱۰۰ متر اعلام شده و دقت ارتفاع در اندازه‌گیری منفرد به ۱٫۶ میلی‌متر در ۳۰ متر می‌رسد. بنابراین انتخاب آن باید بر اساس نوع پروژه، فاصله‌های کاری و میزان دقت موردنیاز انجام شود.

ویژگی‌های کلیدی

• بزرگنمایی ۲۶ برابر: برای مشاهده واضح‌تر تقسیمات میر در فواصل کاری اعلام‌شده.
• برد کاری ۱۰۰ متر: مناسب برای بسیاری از اندازه‌گیری‌های کارگاهی و عملیات تراز در پروژه‌های ساختمانی.
• دقت ارتفاع ۱٫۶ میلی‌متر در ۳۰ متر: مقدار اعلام‌شده سازنده برای یک اندازه‌گیری منفرد.
• جبران‌کننده با محدوده ±۱۵ دقیقه: پس از تنظیم تراز کروی، انحراف‌های باقی‌مانده نسبت به افق را جبران می‌کند.
• میرایی مغناطیسی: در مشخصات فنی این مدل برای جبران‌کننده درج شده است.
• محافظت IP54: بدنه در برابر گردوغبار و پاشش آب محافظت دارد؛ این ویژگی به معنی مناسب بودن برای غوطه‌وری در آب نیست.

کاربردها و موارد استفاده

کاربرد اصلی تراز اوپتیک بوش GOL 26 D تعیین و کنترل ارتفاع‌های کاملاً افقی است. کاربر می‌تواند پس از نصب دستگاه روی سه‌پایه، آن را با پیچ‌های پایه تراز کند، حباب تراز کروی را در مرکز قرار دهد و سپس با استفاده از تلسکوپ و نشانه‌روی دقیق، ارتفاع را روی میر بخواند.

این دستگاه علاوه بر تراز ارتفاعی، برای اندازه‌گیری فاصله نیز کاربرد دارد. طبق روش توضیح‌داده‌شده در دفترچه، اختلاف قرائت خط بالایی و پایینی تار رتیکول در عدد ۱۰۰ ضرب می‌شود تا فاصله دستگاه تا میر به دست آید. برای نمونه، دفترچه فاصله ۳۰٫۵ متر را از اختلاف قرائت ۱٫۳۴۷ و ۱٫۰۴۲ متر محاسبه می‌کند.

اندازه‌گیری زاویه افقی نیز با دایره افقی دستگاه انجام می‌شود. در مدل‌های دارای پسوند D، از جمله GOL 26 D، تقسیمات دایره افقی بر حسب درجه است و نمونه دفترچه زاویه ۴۵ درجه را نشان می‌دهد. این قابلیت برای کنترل جهت‌گیری و برداشت‌های ساده کارگاهی کاربرد دارد، اما جایگزین تجهیزات تخصصی نقشه‌برداری دیجیتال معرفی نشده است.

نکات فنی مهم

دقت اعلام‌شده برای GOL 26 D در یک کیلومتر ترازیابی دوطرفه، انحراف ۱٫۵ میلی‌متر است. دقت تراز کروی نیز ۸ دقیقه قوسی در ۲ میلی‌متر اعلام شده و حداقل فاصله اندازه‌گیری ۰٫۳ متر است. قطر عدسی شیئی ۳۶ میلی‌متر، ضریب ضرب ۱۰۰ و ثابت جمعی صفر هستند.

تصویر تلسکوپ مستقیم دیده می‌شود و وزن دستگاه مطابق روش EPTA Procedure 01:2014 برابر با ۱٫۵ کیلوگرم است. اتصال دستگاه به سه‌پایه از نوع رزوه ۵/۸ اینچ است؛ بنابراین پیش از استفاده باید سازگاری سه‌پایه موجود با این اتصال بررسی شود.

برای حفظ دقت، سازنده توصیه می‌کند پیش از شروع کار و پس از حمل‌ونقل طولانی، دقت تراز و قرائت بررسی شود. دستگاه باید از رطوبت، نور مستقیم خورشید، دمای بسیار بالا یا پایین و تغییرات شدید دما دور بماند. پس از ضربه یا سقوط نیز قبل از ادامه کار باید کنترل دقت انجام شود.

این محصول مناسب چه کسانی است؟

این مدل برای پیمانکاران، ناظران کارگاه، مجریان عملیات عمرانی، متخصصان نقشه‌برداری مقدماتی و افرادی مناسب است که به اندازه‌گیری ارتفاع و کنترل تراز افقی در فاصله‌های تا ۱۰۰ متر نیاز دارند. وجود تلسکوپ ۲۶ برابر و قرائت اپتیکی، استفاده از آن را برای پروژه‌هایی مناسب می‌کند که فرآیند کار با میر و سه‌پایه انجام می‌شود.

اگر هدف شما اندازه‌گیری ارتفاع، فاصله و زاویه با روش اپتیکی است، GOL 26 D مشخصات مشخص و قابل ارزیابی دارد. بااین‌حال، این محصول برای کاربری‌ای انتخاب بهتری است که کاربر با استقرار سه‌پایه، تنظیم حباب، فوکوس تلسکوپ و کنترل دوره‌ای دقت آشنا باشد؛ زیرا دقت نهایی به نصب صحیح، عمودی بودن میر و وضعیت کالیبراسیون دستگاه نیز وابسته است.

نگهداری و حمل دستگاه

تراز اوپتیک بوش GOL 26 D را برای حمل‌ونقل‌های طولانی داخل کیف ارائه‌شده قرار دهید. هنگام قرار دادن دستگاه در کیف، جبران‌کننده قفل می‌شود تا در اثر حرکت‌های شدید آسیب نبیند. برای تمیزکاری، استفاده از پارچه نرم و مرطوب توصیه شده و نباید دستگاه در آب یا مایعات فرو برده شود.

عدسی‌ها باید با دقت بیشتری نگهداری شوند؛ گردوغبار را با قلم‌موی نرم پاک کنید و سطح عدسی را با انگشت لمس نکنید. پیش از انبارش، دستگاه و کیف را کاملاً خشک کنید و ماده رطوبت‌گیر داخل کیف را به‌صورت دوره‌ای تعویض نمایید.

اقلام همراه محصول

• کیف حمل و نگهداری ارائه‌شده همراه دستگاه
