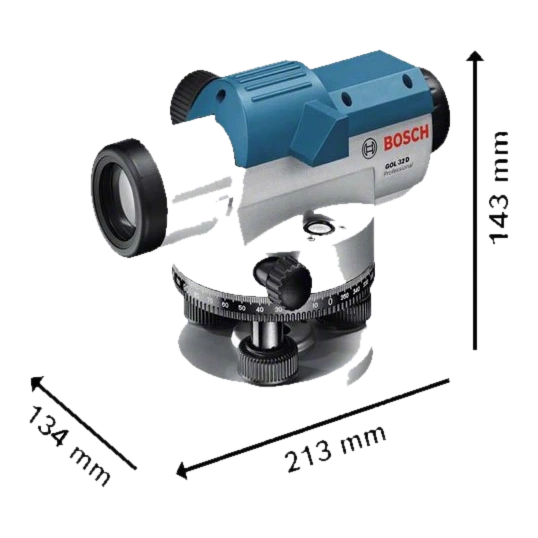

تراز اوپتیک بوش مدل GOL 32 D

تراز اپتیک بوش GOL 32 D برای کاربرانی ساخته شده است که به تعیین دقیق اختلاف ارتفاع و بررسی خطوط تراز افقی نیاز دارند. این ابزار نوری علاوه بر اندازه‌گیری ارتفاع، امکان برآورد فاصله و خواندن زاویه را نیز فراهم می‌کند و با تلسکوپ ۳۲ برابر، خواندن شاخص مدرج را در فواصل کاری تا ۱۲۰ متر امکان‌پذیر می‌سازد.

ساختار عملکردی دستگاه بر پایه تراز کروی، کمپانساتور و تلسکوپ اپتیکی است. ابتدا دستگاه روی سه‌پایه نصب و با پیچ‌های پایه تراز می‌شود؛ سپس کمپانساتور، انحراف‌های باقی‌مانده نسبت به خط افق را جبران می‌کند. برای رسیدن به نتیجه قابل اتکا، سازنده توصیه می‌کند دقت تراز و نمایش دستگاه پیش از شروع کار و پس از حمل‌ونقل طولانی بررسی شود.

ویژگی‌های کلیدی

• بزرگنمایی ۳۲ برابر: تلسکوپ تصویر مستقیم ارائه می‌دهد و برای مشاهده خوانا و دقیق شاخص تراز مناسب است.
• برد کاری ۱۲۰ متر: مدل GOL 32 D برای اندازه‌گیری در محدوده‌های کاری نسبتاً گسترده طراحی شده است.
• دقت ارتفاعی ۱ میلی‌متر در ۳۰ متر: این مقدار مربوط به اندازه‌گیری منفرد طبق داده‌های سازنده است.
• کمپانساتور با محدوده تراز ±۱۵ دقیقه: پس از تنظیم تراز کروی، باقی‌مانده انحراف افقی را جبران می‌کند.
• میرایی مغناطیسی: کمپانساتور از سامانه میرایی مغناطیسی بهره می‌برد.
• بدنه با حفاظت IP54: دستگاه در برابر گردوغبار و پاشش آب محافظت شده است؛ این درجه حفاظت به معنای مناسب‌بودن برای غوطه‌وری در آب نیست.

کاربردها و موارد استفاده

تراز اپتیک بوش GOL 32 D برای تعیین و کنترل پروفیل‌های ارتفاعی افقی، برداشت ارتفاع از روی شاخص مدرج و کنترل اختلاف تراز بین نقاط کاربرد دارد. کاربر می‌تواند با خط میانی تارعنکبوتی ارتفاع را بخواند و با استفاده از خطوط بالا و پایین آن، اختلاف قرائت را در ضریب ۱۰۰ ضرب کند تا فاصله تقریبی تا شاخص به دست آید.

این دستگاه برای اندازه‌گیری زاویه افقی نیز قابل استفاده است. برای این کار باید ابزار روی نقطه موردنظر مرکز شود، ابتدا به نقطه A نشانه‌روی و دایره افقی روی صفر تنظیم شود؛ سپس با نشانه‌روی نقطه B، زاویه از علامت قرائت خوانده می‌شود. مقیاس دایره افقی مدل GOL 32 D بر حسب درجه و با تقسیم‌بندی ۱ درجه است.

نکات فنی مهم

نحوه استقرار و ترازکردن

سه‌پایه باید روی سطحی پایدار و ایمن در برابر لغزش یا واژگونی قرار بگیرد. پس از نصب ابزار، حباب تراز کروی را با دو پیچ اول در موقعیت میانی قرار دهید و با پیچ سوم آن را به مرکز برسانید. در طول کار نیز وضعیت حباب را از طریق آینه تراز به‌صورت دوره‌ای کنترل کنید.

کنترل دقت پیش از کار

دفترچه سازنده کنترل تراز کروی، کمپانساتور و تارعنکبوتی را توضیح می‌دهد. برای بررسی تارعنکبوتی به مسیر اندازه‌گیری حدود ۳۰ متر نیاز است. اگر اختلاف قرائت مدل GOL 32 D از مقدار محاسبه‌شده بیش از ۲ میلی‌متر باشد، تارعنکبوتی باید تنظیم مجدد شود یا دستگاه برای بررسی تخصصی به خدمات Bosch سپرده شود.

نگهداری و حمل

برای حمل مسافت‌های طولانی، دستگاه را در کیف همراه و در وضعیت صحیح قرار دهید تا کمپانساتور قفل شود. ابزار را از رطوبت، تابش مستقیم خورشید، ضربه و تغییرات شدید دما دور نگه دارید. بدنه با پارچه نرم و مرطوب تمیز می‌شود و برای عدسی‌ها باید فقط از قلم‌موی نرم استفاده کرد؛ استفاده از شوینده یا حلال و لمس عدسی با انگشت توصیه نشده است.

این محصول مناسب چه کسانی است؟

تراز اپتیک بوش GOL 32 D برای نقشه‌برداران، تیم‌های اجرای پروژه‌های عمرانی، پیمانکاران و متخصصانی مناسب است که به اندازه‌گیری ارتفاع و فاصله با قرائت اپتیکی نیاز دارند. این مدل برای کاربرانی انتخاب منطقی است که برد ۱۲۰ متری و بزرگنمایی ۳۲ برابر را در کنار دقت اعلام‌شده سازنده می‌خواهند.

در انتخاب این دستگاه باید توجه داشت که تراز اپتیک برخلاف ابزارهای لیزری، برای کار با شاخص مدرج و قرائت مستقیم از طریق تلسکوپ طراحی شده است. بنابراین استفاده دقیق از آن به نصب پایدار سه‌پایه، قرارگیری عمودی شاخص، فوکوس صحیح و کنترل دوره‌ای دقت وابسته است.

اقلام همراه محصول

• کیف حمل همراه دستگاه برای نگهداری و حمل‌ونقل
