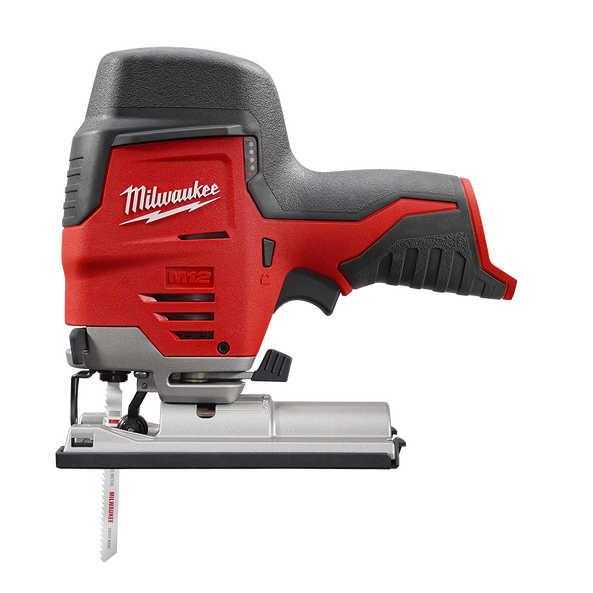

اره عمودبر شارژی میلواکی مدل M12JS-0

اره عمودبر شارژی میلواکی M12 برای کاربرانی مناسب است که علاوه بر شناخت ابزار، به اطلاعات دقیق تعمیر، بازسازی و تأمین قطعات آن نیاز دارند. سند رسمی ارائه‌شده از سوی Milwaukee این محصول را با عنوان M12 JIG SAW معرفی می‌کند و نمای انفجاری کاملی از اجزای دستگاه در صفحه ۱ دارد.

این فایل بیشتر یک فهرست قطعات و راهنمای سرویس است، نه بروشور فروش عمومی؛ بنابراین اطلاعاتی مانند سرعت حرکت تیغه، ظرفیت برش، وزن، ولتاژ کاری یا اقلام داخل جعبه در آن درج نشده است. محتوای زیر فقط بر پایه داده‌های همین سند تنظیم شده و از افزودن مشخصات تأییدنشده خودداری می‌کند.

ویژگی‌های کلیدی

• معرفی رسمی محصول با عنوان M12 JIG SAW و شماره کاتالوگ 2445-059
• نمای انفجاری قطعات و مجموعه‌های اصلی در صفحه ۱ سند
• وجود مجموعه موتور، گیربکس و بادامک، شفت، کفشک و مجموعه کلید
• دارای PCB، بلوک اتصال باتری، LED و Fuel Gauge طبق دیاگرام سیم‌کشی صفحه ۳
• ارائه مقادیر گشتاور بستن برای پیچ‌های مشخص در صفحه ۲
• ارائه دستورالعمل استفاده از گریس Type J با شماره قطعه 49-08-4220

کاربردها و موارد استفاده

این محصول در این سند به‌عنوان یک اره عمودبر معرفی شده است؛ بااین‌حال، منبع ارائه‌شده جزئیات عملکردی مانند نوع متریال قابل برش یا ظرفیت برش را بیان نمی‌کند. به همین دلیل، نمی‌توان بر اساس این فایل برای برش چوب، فلز یا مواد دیگر ادعای فنی مشخصی مطرح کرد.

کاربرد اصلی اطلاعات این صفحه برای تعمیرکاران، واحدهای خدمات فنی و خریدارانی است که می‌خواهند ساختار داخلی اره را بشناسند. نمای انفجاری صفحه ۱، محل قطعاتی مانند کفشک، محافظ سیم، تجهیز ضدپَرَش، شفت و مجموعه موتور را برای شناسایی و سفارش قطعه روشن می‌کند.

نکات فنی مهم

قطعات و مجموعه‌های قابل شناسایی

در فهرست رسمی، قطعاتی مانند Barrel Cam، بوش‌های شفت و وزنه تعادل، برد PCB، اهرم قفل ایمنی، کلید، بلوک اتصال باتری، بدنه، کفشک، مجموعه موتور، مجموعه گیربکس و بادامک، مجموعه براکت غلتک، مجموعه کلید و مجموعه شفت ثبت شده‌اند. تعداد موردنیاز هر قطعه نیز در جدول سازنده درج شده است.

روغن‌کاری و سرویس

صفحه ۲ استفاده از گریس Type J با شماره 49-08-4220 را توصیه می‌کند. طبق همان صفحه، هنگام سرویس باید ۹۰ تا ۹۵ درصد گریس قبلی خارج شود، زیرا گریس اولیه ممکن است از نظر رنگ مشابه باشد اما با Type J سازگار نباشد.

راهنمای روغن‌کاری، نواحی مختلفی مانند شیارهای نگهدارنده بوش شفت، مجموعه آب‌بندی نمدی، شفت و شیار اوربیتال، پین بادامک، بادامک گیربکس و دندانه‌های چرخ‌دنده و پینیون را مشخص می‌کند. این مراحل برای سرویس تخصصی هستند و بهتر است توسط فرد آشنا با تعمیر ابزار برقی انجام شوند.

گشتاور بستن پیچ‌ها

سند برای چند پیچ، بازه گشتاور برحسب اینچ‌-پوند ارائه می‌دهد؛ از جمله ۱۳ تا ۱۶ برای پیچ شکل ۱۲، ۶ تا ۸ برای شکل ۲۶ و ۲۱ تا ۳۰ برای پیچ شکل ۵۵. رعایت این مقادیر هنگام مونتاژ می‌تواند به حفظ ترتیب سرویس کارخانه‌ای کمک کند، اما سند جایگزین دستورالعمل ایمنی یا تعمیرکار مجاز نیست.

سیم‌کشی داخلی

دیاگرام صفحه ۳ مسیر سیم‌های قرمز، سفید، مشکی، زرد و آبی را میان PCB، موتور، کلید، بلوک اتصال باتری و LED نشان می‌دهد. در همان صفحه درباره قرارگیری سیم‌ها در راهنماها و تله‌های سیم و جلوگیری از گیرکردن آن‌ها میان دو نیمه بدنه هشدار داده شده است.

این محصول مناسب چه کسانی است؟

اره عمودبر شارژی میلواکی M12 برای تعمیرکار یا خریدار حرفه‌ای مناسب‌تر است؛ به‌ویژه زمانی که هدف، شناسایی قطعه، باز کردن مجموعه دستگاه، بررسی سیم‌کشی یا انجام سرویس داخلی باشد. این صفحه برای کسی که صرفاً به دنبال جدول سرعت، وزن یا ظرفیت برش است کافی نیست، چون چنین داده‌هایی در سند رسمی موجود نیست.

اگر برای خرید قطعه یدکی اقدام می‌کنید، شماره قطعه و شماره کاتالوگ را با نمونه موجود تطبیق دهید. خود سند نیز در صفحه ۱ تأکید می‌کند هنگام سفارش قطعات، شماره کاتالوگ و شماره سریال را مشخص کنید؛ بنابراین تطبیق دقیق پیش از سفارش اهمیت دارد.
